本項目的前端視頻采集、錄像存儲、顯示及客戶桌面終端控制，操作簡單，能滿足監控系統的所有基本要求。前端采用網絡高清攝像機進行視頻采集，所有監控信號通過網絡配合光纜傳輸至監控中心，監控中心采用網絡NVR硬盤錄像機對前端的視頻圖像進行集中存儲管理。整個系統的設計實現一個完善、先進、可靠、穩定，同時又具有自我升級和擴展功能的安全系統。

概 述

為及時了解廣場的工作情況、及時發現問題、以及發生事故時第一時間采取措施，要求廣場把前端攝像機采集的信號通過專線傳輸?shù)揭粚颖O(jiān)控指揮中心，并由監控指揮中心進行統一監控和錄像；各管理部門也可以進行視頻的管理和實時瀏覽。根據廣場的總體結構，并充分考慮現場實際情況，設計采用網絡高清槍型攝像機和網絡高清高速球；視頻傳輸介質采用六類雙絞線及光纜。

系統應用

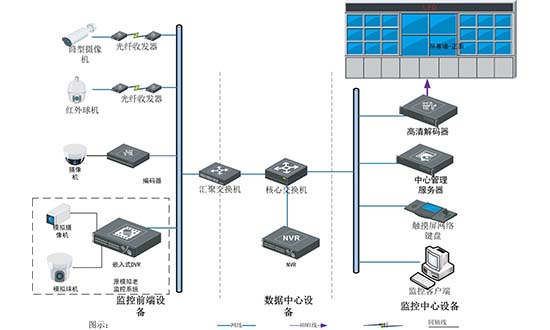

系統主要由網絡攝像機、光纖傳輸交換、網絡視頻存儲設備、高清解碼器及顯示設備、系統管理平臺等組成?？梢詫⒏咔寰W(wǎng)絡視頻監控系統分為以下5個部分：商場監控安裝

前端部分：圖像采集；

傳輸部分：圖像傳輸；

終端部分：圖像存儲、顯示及控制管理；

1前端部分

高清網絡攝像機

圖像的采集部分主要由高清網絡攝像機來完成，它的作用相當于傳統的模擬攝像機+視頻服務器或DVR的編碼及網絡服務等功能的集合，只是高清網絡攝像機所采集的圖像更清晰、數據量更大、色彩還原度更高。

前端傳輸

攝像機可以采用一對一的光纖傳輸（即一個高清網絡攝像機通過一根光纜）進行數字視頻信號的傳輸，也可以采用多路復用的光纜傳輸方案，即將周邊相鄰的多個高清網絡攝像機的網絡信號先接入一個交換機，再通過一根光纜進行數字信號的傳輸。



2傳輸部分

隨著高清系統的發展，視頻分辨率越來越高，系統占用的帶寬越來越大，系統對傳輸鏈路的要求也隨之提高；沒有好的傳輸聯絡設計，可能會導致系統延時、丟包嚴重等現象，不能滿足系統的功能使用要求。所以傳輸部分設計的合理性將直接影響整個項目的實施，是系統設計的重中之重。

3終端部分



前端設備將圖像傳輸至前端交換機和核心交換機，在經由網絡傳輸至監控中心的存儲設備，顯示設備通過網絡調取視頻圖像進行播放。

NVR存儲+NVR多畫面分割+解碼器單畫面輪巡

4網絡安全系統

網絡安全部署

內部視頻專網為內網，安全級別較低；外部需進行Internet遠程訪問、進行數據交換時，必須通過相應的安全防護和監測措施來實現。

防火墻部署

商場視頻監控安裝專網與外網連接的出口部署的是一套采用百兆級別的防火墻系統，本套防火墻設備必須在性能上達到視頻監控專網的數據交換要求。在設置防火墻的策略時，內部網訪問時，必須采用有效的控制，在保證應用的前提下，開放最少的服務，同時通過防火墻的日志記錄功能，將其被訪問的所有的數據信息保存到專門的日志審計中心。

入侵檢測部署

入侵檢測檢測到攻擊之后，可以設置與部署所在區域?qū)?yīng)的防火墻進行協作，檢測到攻擊行為，告訴防火墻動態生成阻斷策略，實時有效地阻止攻擊行為的進行。

防病毒體系部署

網絡防病毒系統可以實時地保護服務器操作系統、應用平臺、工作站的操作系統的安全。通過部署一套網絡防病毒控制系統，在每個服務器上、工作站上安裝相應版本的防病毒客戶端，所有的客戶端都聽從控制中心的指揮。管理員可以通過制定病毒防護策略，定時地或即時地掃描目標設備，及時地對操作系統中存在的病毒進行查殺。同時通過控制中心對全網的客戶端進行病毒庫的更新。
